Základní práce s pravítkem
Veškeré funkce pravítka se ovládají pomocí myši a většinu funkcí lze zapnout nebo vypnout zkratkovou klávesou. Levé tlačítko slouží k přímému ovládání právě zvoleného prvku. Prvek se vybírá automaticky v závisloti na poloze kurzoru.
pravá hrana okna: horizontální zvětšování/zmenšování okna pravítka
spodní hrana okna: vertikální zvětšování/zmenšování okna pravítka
pravý spodní roh: zvětšování/zmenšování okna pravítka
modrá kružnice ve středu: volba úhlu
červená hrana pravítka: posun okraje měřené oblasti
kdekoliv jinde: posun pravítka po obrazovce
Manuální měření

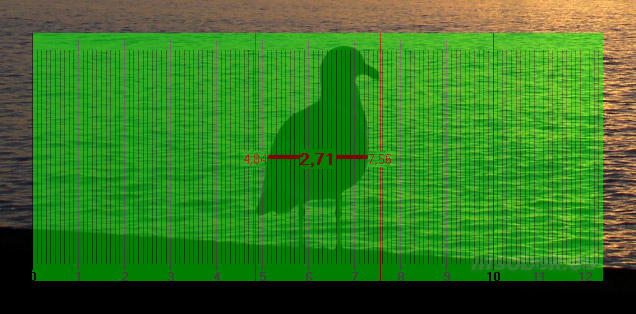

Funkci "manuální měření" aktivujete buď v menu (Funkce -> Pravítko) nebo zkratkovou klávesou Ctrl+P.
Přiložte okno k objektu, který chcete měřit a poté jej sevřete mezi červené "kleště". Každá svorka
zobrazuje svou absolutní polohu na pravítku v aktuálně zvolených jednotkách a vzdálenost mezi svorkami je
navíc zobrazena v poloviční vzdálenosti mezi nimi. Pro změnu jednotky nebo kroku pravítka viz
volba jednotky a kroku. Přepínání mezi horizontálním a vertikálním měřením
provedete první položkou hlavního menu. Chcete-li měřit více intervalů, zvolte požadovaný počet v menu "Funkce -> Pravítko: počet úseků"
nebo zkratkovými klávesami Ctrl+F1 - Ctrl+F6.Automatické měření

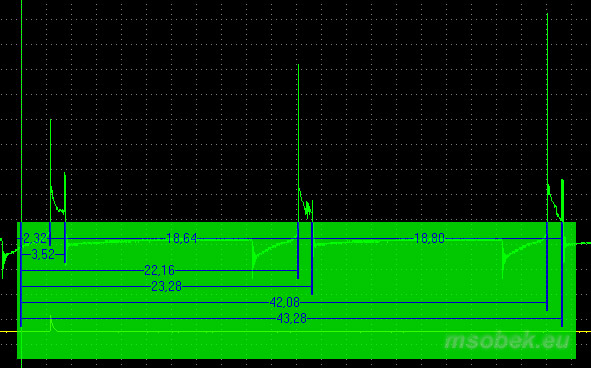

Automatické měření usnadňuje diagnostiku osciloskopem. Funkci aktivujete v menu (Funkce -> Automatické měření ->
Horní/spodní hrana). Přiložením pravítka k oscilogramu tak, aby zvolená hrana protínala výkmity křivky, docílíte
zobrazení všech relevantních vdáleností v aktuálně zvolených jednotkách. Pro změnu jednotky nebo kroku pravítka viz
volba jednotky a kroku. Barvy, na které je detekce senzitivní, můžete zvolit v
nastavení. Měření úhlů

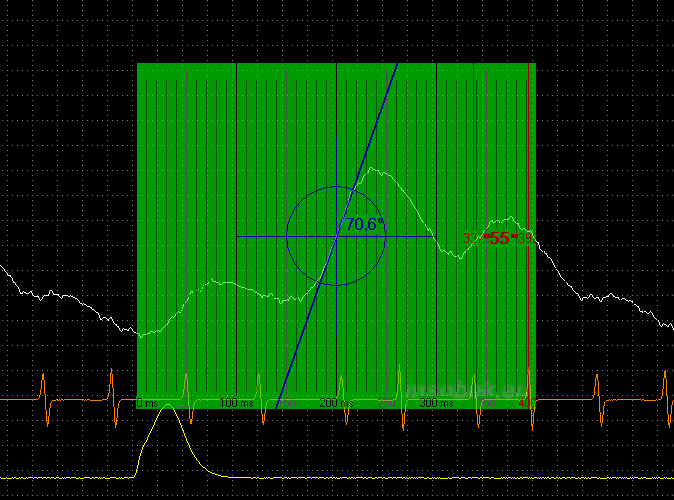

Úhloměr aktivujete v menu (Funkce -> Úhloměr) nebo klávesovou zkratkou Ctrl+U. Klikem na modrou kružnici nastavíte
úhel, jehož hodnota se vypíše uvnitř kružnice. Rozsah úhloměru je 0-360 °, pro úhly v rozmezí 180-360 ° se dopočítává
i jejich doplněk do 360.Volba jednotky a kroku
Kalibrace centimetru
Výchozí jednotkou pravítka je centimetr, který je po instalaci pravítka nutno zkalibrovat (upřesnit jeho skutečnou velikost), protože počet obrazových bodů na jeden centimetr se liší mezi jednotlivými monitory a navíc podle zvoleného rozlišení. Horizontální i vertikální kalibraci spustíte z menu (Funkce -> Kalibrovat) a můžete ji provézt dvěma způsoby:- zadáním velikosti monitoru v milimetrech (lze vyčíst v technické dokumentaci nebo fyzickým změřením)
- zadáním aktuální velikosti okna pravítka v milimetrech (změřením skutečným pravítkem na monitoru)
Změna jednotky

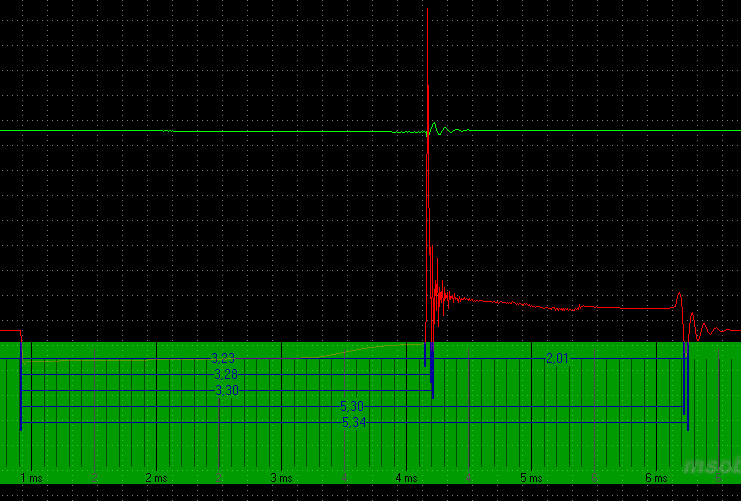

Pro měření můžete zvolit libovolnou jednotu. Jednotka je dána svou velikostí a názvem. Iniciálně program nabízí:- [cm] - centimetry, Ctrl+1
- [pix] - obrazové body (pixely), Ctrl+2

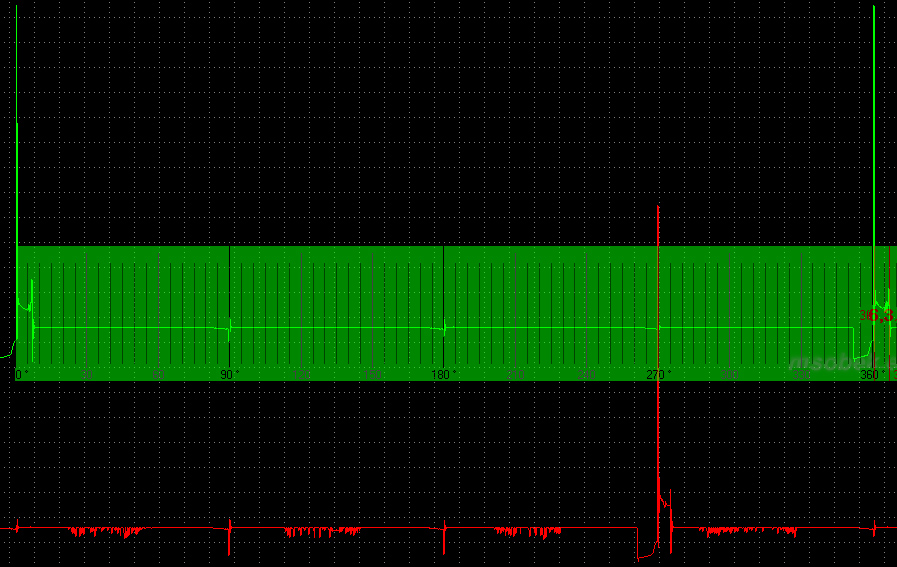

- [°] - stupně (adaptabilní jednotka -> zvolením jednotky se celá délka pravítka rozdelí na 360 °. Používá se např. pro změření trvání děje relativně k otočení klikové hřídele), Ctrl+3
Abyste nemuseli zadávat již dříve použité jednotky neustále znovu, můžete si jednotku uložit (Ctrl+S). Vyberete si pozici (4-9) a jednotku pak kdykoliv rychle vyvoláte stiskem kláves Ctrl+<číslo pozice> nebo z menu. Spolu s jednotkou se ukládá i nastavení délek kroků (viz změna kroku).
Střída / procentuální měření

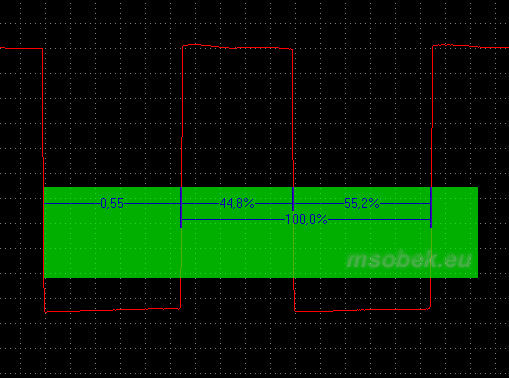

Měření poměru délky jednolivých impulzů docílíte přepnutím do režimu "střída" (Jednotky -> Střída, klávesová zkratka F5).
Režim je dostupný jak při práci s manuálním tak automatickým pravítkem. V režimu střída uvidíte jednotlivé úseky vyjádřené
procenty vůči vzdálenosti mezi prvním a posledním meřícím bodem.Změna kroku
Pro přehlednost je hlavní osa zobrazována po třech krocích (podobně jako u skutečného pravítka). Nejmenší krok je zobrazen tmavě zelenou čárkou bez čísla, střední krok světle šedou delší čárkou s číslem a nejdelší krok černou čarou od kraje do kraje s číslem a jednotkou.Změnit krok můžete výběrem některé z předdefinovaných sad v menu (podmenu Krok) nebo definováním vlastních kroků (Krok -> Jiný krok).
Volba pozadí, screenshot na pozadí a průhlednost

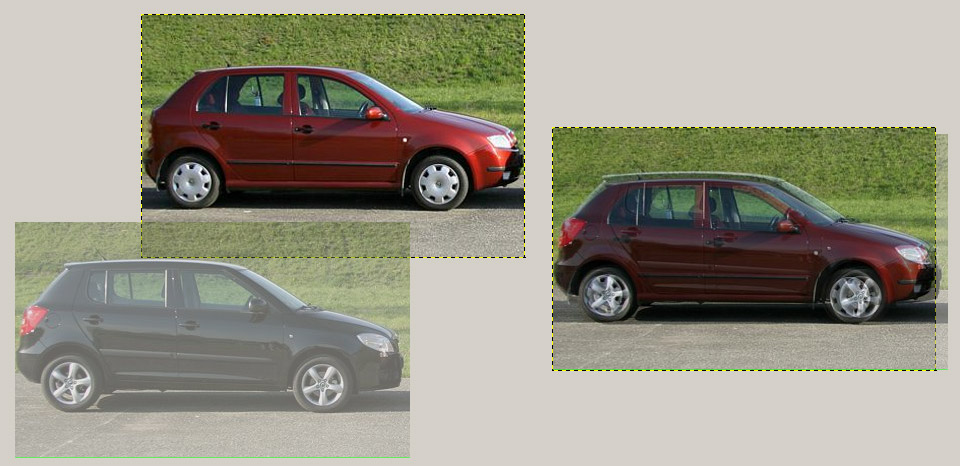

Jedna z klíčových předností programu je možnost umístit na pozadí libovolný obrázek a překrýt jim díky průhlednosti kteroukoliv část obrazovky. Obrázek může být- načten ze souboru (Pozadí -> zvolit obrázek nebo zkratkou Ctrl+O)

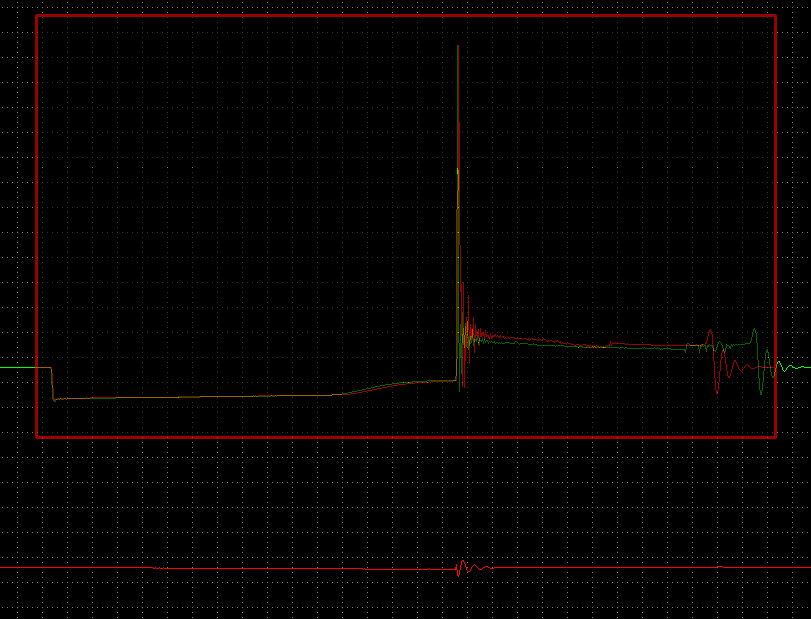

- vytvořen "vyfocením" obrazovky pod pravítkem (screenshot) (Pozadí -> ScreenShot nebo zkratkou Ctrl+C)
Použitím obrázku na pozadí se zapne červený rám okolo okna pravítka. Tento rám můžete kdykoliv vypnout nebo zapnout v menu (Pozadí -> Rám) nebo zkratkou Ctrl+R.
Pokud má obrázek jednobarevné pozadí, můžete jej odstranit, aby tak vynikl obsah obrázku. Klikněte na "Pozadí -> Zprůhlednit barvu" a zobrazí se bílý kurzor. Klikněte jím na barvu, kterou chcete zprůhlednit.
Průhlednost celého okna můžete měnit od 80 do 0 % pomocí menu nebo otáčením kolečka myši. V sekci nastavení se dozvíte, jak nastavit, aby se každý screenshot automaticky ukládal do souboru.
Tisk
Možnost dokumentovat si průběhy ocsilogramů Vám nabízí funkce "Tisk". Z hlavního menu vyvoláte dialogové okno s nastavením tisku (též klávesovou zkratkou Ctrl+T). Vysvětlení jednotlivých nastaveni:Rozložení
Na výšku
Vytiskne obsah okna na výšku.Na šířku
Vytiskne obsah okna na šířku.Delší strana na delší stranu
Automatický výběr rozložení podle toho, která strana okna je delší (pokud je okno delší na šířku, vytiskne se na výšku a naopak).
Barvy
Barevně
Vytiskne obsah se zachováním všech barev.Odstíny šedi
Vytiskne obsah černobíle (odstíny šedi), např. kvůli šetření nákladů na inkoust.Černá a bílá
Vytiskne obsah pouze ve dvou barvách - v černé a v bílé, pro zvýraznění kontrasku. Posuvníkem vpravo od této volby určujete práh rozhodování mezi černou a bílou (barvy tmavší než práh budou černé, barvy světlejší pak bílé).Odmazat pozadí
Kvůli šetření inkoustu můžete odmazat pozadí okna (vytiskne se bílou barvou). Odmazává se pouze barva, kterou jste zvolil jako pozadí okna a černá barva, pokud zabírá alespoň 30 % obsahu okna.
